초음파 유량계 공급업체로서 저는 특히 오염된 액체의 유량 측정과 관련하여 당사 제품의 기능에 대한 고객의 문의를 자주 접합니다. 많은 산업 응용 분야에 깨끗하고 순수하지 않은 유체가 포함되어 있기 때문에 이것은 중요한 질문입니다. 이 블로그에서는 초음파 유량계 뒤에 숨겨진 과학을 탐구하고 더러운 액체의 흐름을 효과적으로 측정할 수 있는지 알아보겠습니다.
초음파 유량계의 작동 원리
더러운 액체의 측정에 대해 논의하기 전에 먼저 초음파 유량계의 기본 원리를 이해해 봅시다. 전송 시간과 도플러라는 두 가지 주요 유형이 있습니다.
운송 - 시간 초음파 유량계
통과 시간 초음파 유량계는 초음파 신호가 유체의 상류와 하류로 이동하는 데 걸리는 시간의 차이를 측정하여 작동합니다. 두 개의 변환기가 파이프 외부에 설치됩니다(상류에 하나, 하류에 하나). 초음파 신호는 변환기 사이에서 앞뒤로 전송됩니다. 유체가 흐를 때 하류로 이동하는 신호는 상류로 이동하는 신호보다 빠릅니다. 이 시간차를 정밀하게 측정함으로써 유체의 유속을 계산할 수 있으며, 파이프의 단면적을 기준으로 체적유량을 결정할 수 있습니다.
도플러 초음파 유량계
도플러 초음파 유량계는 도플러 효과로 작동합니다. 그들은 유체에 초음파를 방출합니다. 이러한 파동이 유체의 입자나 기포와 만나면 반사파의 주파수가 변경됩니다. 이 주파수 변화를 측정함으로써 유체의 유속을 추정할 수 있습니다.
초음파 유량계로 더러운 액체 측정
Transit - 시간 유량계 및 더러운 액체
이동 시간 유량계는 일반적으로 깨끗하거나 약간 오염된 액체용으로 설계되었습니다. 액체에 다수의 고체 입자, 기포 또는 높은 수준의 탁도가 있으면 문제가 발생할 수 있습니다. 고체 입자는 초음파 신호를 산란 및 흡수하여 신호 강도를 감소시키고 전달 시간을 정확하게 측정하기 어렵게 만듭니다. 기포는 초음파를 반사 및 굴절시켜 부정확한 판독값을 초래할 수 있기 때문에 유사한 문제를 일으킬 수도 있습니다.
그러나 오염 수준이 상대적으로 낮은 경우에는 이동 시간 유량계를 계속 사용할 수 있습니다. 예를 들어, 입자가 작고 고르게 분포되어 있고 농도가 너무 높지 않은 경우 유량계는 여전히 제대로 작동할 수 있습니다. 일부 고급 통과 시간 유량계에는 오염 물질로 인한 사소한 신호 교란을 보상할 수 있는 신호 처리 알고리즘이 장착되어 있습니다.
도플러 유량계 및 더러운 액체
도플러 유량계는 더러운 액체를 측정하는 데 더 적합합니다. 이는 유체 내 입자나 기포의 초음파 반사에 의존하기 때문에 실제로 작동하려면 그러한 산란체가 필요합니다. 유체에는 초음파의 파장보다 큰 크기(보통 수십 마이크로미터 이상의 범위)를 가진 충분한 수의 입자 또는 기포가 포함되어 있어야 합니다.
액체가 너무 깨끗하고 산란체가 없거나 거의 없으면 도플러 유량계는 신뢰할 수 있는 신호를 생성할 수 없습니다. 반면, 입자나 기포의 농도가 너무 높으면 문제가 발생할 수도 있습니다. 과도한 산란자는 다중 반사 및 간섭을 발생시켜 주파수 이동을 정확하게 측정하기 어렵게 만듭니다.
더러운 액체 측정 시 고려사항
더러운 액체를 측정하기 위해 초음파 유량계를 사용할 때 다음과 같은 몇 가지 요소를 고려해야 합니다.
입자 크기 및 농도
앞서 언급했듯이 액체 내 입자나 기포의 크기와 농도가 중요합니다. 도플러 유량계의 경우 입자 크기는 특정 범위 내에 있어야 하며 농도는 충분하지만 과도하지 않아야 합니다. 이동 시간 유량계의 경우 낮은 입자 농도와 작은 입자 크기가 선호됩니다.
점도
더러운 액체의 점도 또한 유량계의 성능에 영향을 미칠 수 있습니다. 점도가 높은 액체는 입자나 기포의 이동을 느리게 하여 유속 측정에 영향을 미칠 수 있습니다. 또한 점도가 높은 액체는 초음파 신호를 더 빠르게 감쇠시켜 신호 강도를 감소시킬 수 있습니다.
파이프 재질 및 상태
파이프의 재질과 상태도 측정에 영향을 미칠 수 있습니다. 일부 파이프 재질은 초음파 신호를 흡수하거나 산란시켜 신호 품질을 저하시킬 수 있습니다. 부식되거나 벽이 거친 파이프는 추가 신호 손실 및 반사를 유발하여 판독값이 부정확해질 수도 있습니다.
더러운 액체용 초음파 유량계
당사에서는 더러운 액체를 측정하는 데 사용할 수 있는 다양한 초음파 유량계를 제공합니다. 우리의클램프 - 초음파 유량계인기있는 선택입니다. 배관을 절단하거나 공정을 중단할 필요 없이 배관 외부에 쉽게 설치할 수 있습니다. 이 유형의 유량계는 이동 시간 버전과 도플러 버전 모두에서 사용할 수 있으므로 고객은 더러운 액체의 특성에 따라 가장 적합한 옵션을 선택할 수 있습니다.

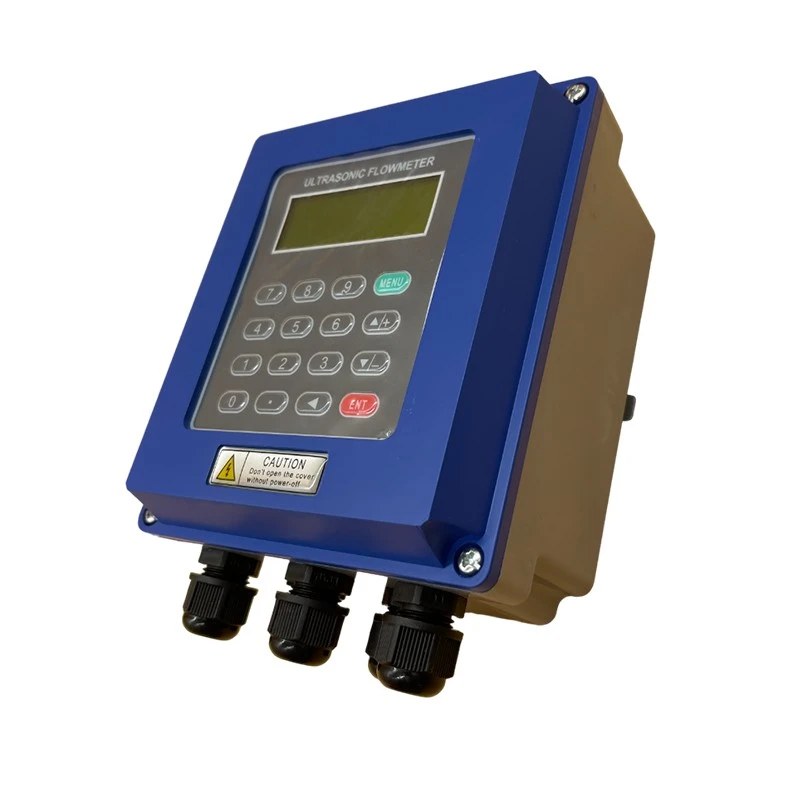

우리의초음파 유량계어느 정도 오염된 물을 측정하는 데에도 사용할 수 있습니다. 이는 폐수 처리장 및 산업 용수 시스템과 같은 다양한 물 관련 응용 분야에서 정확하고 신뢰할 수 있는 유량 측정을 제공하도록 설계되었습니다.
그만큼외부 초음파 유량계또 다른 옵션입니다. 이는 비간섭적인 측정을 제공하며, 이는 인라인 센서의 부식이나 막힘을 유발할 수 있는 더러운 액체를 처리할 때 특히 유용합니다.
결론
결론적으로 초음파 유량계는 더러운 액체의 흐름을 측정할 수 있지만 적합성은 유량계의 유형과 더러운 액체의 특성에 따라 달라집니다. 도플러 유량계는 일반적으로 오염도가 높은 액체에 더 적합한 반면, 이동 시간 유량계는 약간 오염되었거나 깨끗한 액체에 더 적합합니다. 입자 크기, 농도, 점도, 파이프 상태 등의 요소를 신중하게 고려하면 정확한 유량 측정이 가능합니다.
산업 공정에서 더러운 액체의 흐름을 측정해야 하는 경우 당사의 초음파 유량계가 신뢰할 수 있는 솔루션을 제공할 수 있습니다. 우리는 귀하의 특정 요구 사항에 따라 가장 적합한 유량계를 선택하는 데 도움을 줄 수 있는 전문가 팀을 보유하고 있습니다. 자세한 내용을 알아보고 조달 논의를 시작하려면 주저하지 말고 당사에 문의하십시오. 우리는 고품질의 제품과 우수한 서비스를 제공하기 위해 최선을 다하고 있습니다.
참고자료
- ASME Press의 "초음파 유량계: 원리 및 응용".
- Richard W. Miller의 "유량 측정 핸드북: 산업 설계, 작동 원리, 성능 및 응용".
- 초음파 유량계 제조업체의 기술 문서.
